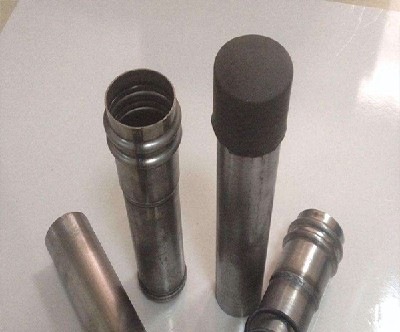

50*1.5声测管

声测管是现不可少的声波检测管，利用声测管可以检测出一根桩的质量好坏，声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。它是灌注桩超声检测系统的重要组成部分，它在桩内的预埋方式及其在桩的横截面上的布置形式，将直接影响检测结果。因此，需检测的桩应在设计时将声测管的布置和埋置方式标入图纸，在施工时应严格控制埋置的质量，以确保检测工作顺利进行。

声测管检查

为了确保声测管的正常使用，在声测管正式安装前，需要对声测管进行检查，检查主要包括声测管的规格是否符合施工要求;声测管管体是否出现变形，破裂等质量问题。

如果发现出现质量问题要及时进行更换;同时在检测阶段，要特别检测声测管连接头，如果是钳压声测管或者螺旋声测管，要确保声测管接头内橡皮圈的安装到位，这些都是在安装前检查阶段需要确保的。

绑扎钢筋笼

声测管可直接固定在钢筋笼内侧上：固定方式可采用焊接或绑扎，管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。钢筋笼放入桩孔时应防止扭曲。

在绑扎时，声测管的底端应该与钢筋笼齐平，绑扎应该使用直径较少为1.5mm 的铁丝，绑扎时先把铁丝在钢筋上缠绕两圈，然后以编辫子的方法编至70-80mm长，再把铁丝叉开捆住声测管，然后拧紧铁丝。(所有的铁丝绑法都按此方法)。

管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，如图8所示：若采用波纹管则可利用大一号的波纹管套接，并在套接管的两端用胶布缠绕密封。无论那种接头方案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落入异物，致使孔道堵塞。

连接声测管

通常情况下，声测管的长度应该与钢筋笼等长，声测管之间的连接应该也是与钢筋笼之间的连接一同进行的，在声测管的连接时，需要将两根声测管对其，然后进行连接。

需要注意如果是选用钳压声测管，在安装时一定要将液压钳夹紧到位，这样才能保证声测管连接处的强度，在声测管连接好后需要继续使用铁丝对声测管进行绑扎，为了确保声测管连接的效果，在声测管连接好后，可在声测管中注水进行检测。

顶端封口

在声测管完全安装好后，通常情况下声测管会高出地面30cm以上，在高出地面的声测管顶端需要安装木塞或者橡皮帽防止异物进行，在桩基声波检测前，都需要将声测管顶端进行封口。
